일반 토목PC 구조물

사업분야
토목PC사업
일반 토목PC 구조물

일반 토목PC 구조물

일반 PC 구조물 제품

구분	PC 옹벽	PC BOX	개착식 PC터널
표준단면
구조형식	구조적 이음을 실현(주 철근 기계적이음)한 프리캐스트 공법 현장 타설과 구조계 동일:휨 강성, 전단강성, 내진성 탁월(구조계산 현장 타설과 동일)	강결 프리캐스트 박스 공법 접합부 주철근의 기계적 이음으로 구조적 이음 실현 구조적 성능 현장타설 공법과 동등	프리캐스트 강결 아치공법 접합부 주철근의 기졔적 이음으로 구조적 이음실현
장·단점	공장제작 현장거치로 품질관리 양호 대단위 블록 일관시공으로 공기단축 신속한 공정으로 동절기, 우기 시공에 유리 시곤사례 다수(중앙선,경원선,전라선 등) 시공속도 및 설치 후 대형 다짐장 비사용 가능(토공 유용성 우수, 치밀한 다짐 가능) 옹벽배면 임시 사토장 활용 가능 뒷 채움 다짐 작업로 불필요	공장제작으로 고품질 확보가능 획기적 공기단축(민원발생 소지 및 간접비 감소) 4분할 구조로 대형박스 적용가능 최대13mX13m 안전관리 양호 공사비 현장타설과 동일	기초부와 측벽부 아치를 일체 제작하여 시공성이 뛰어남 현장타설 공법과 동일한 구조계로 구조적 성능 우수 터널전체를 프리캐스트화 하여 고품질 현장타설 공정 불필요(공기단축) 공사비 현장타설과 동일

PC옹벽

구분	현장타설 옹벽	PC옹벽
공법특징
구조형식	구조물 전체를 거푸집과 동바리, 비계등을 이용하여 현장에서 철근배근 후 콘크리트를 타설하는 강결조건의 일체구조 연속부재를 완성하는 일반적인 재래식 공법	현장타설 없이 전체가 PC 구조물로서 공장에서 분할 제작 현장운반 후 커플러 타입의 PC JOINT를 이용하여 강결접합하는 공법 구조계 및 구조적 성능이 현장타설과 동등한 공법
공법개요	구조적 측면 - 현장타설에 따른 일체 구조 형식으로 구조 신뢰성 탁월 - 배면 성토시 대형 다짐장비 사용이 가능하여 다짐품질 탁월 시공적 측면 - 높이가 높을수록 시공성 저하 - 정밀한 제품제작 필요 - 현장타설로 공사기간 장기화 내구성 측면 - 일반 콘크리트 현장양생으로 품질확보 다소 곤란	구조적 측면 - 현장타설공법과 동일한 일체구조 형식으로 구조 신뢰성 탁월 - 배면 성토시 대형 다짐장비 사용이 가능/ 공사비 상대적 유리 시공적 측면 - 볼트식 커플러 부재연결로 시공이 간단함 - PC부재 사용으로 공기단축 가능 내구성 측면 - 고강도 재료와 증기양생으로 내구성 탁월 - 철근콘크리트 일체형구조로 특별한 유지관리 필요 없음 적용성 측면 - 지반조건에 관계없이 적용 가능하며 최대높이 13m적용가능
공사기간	40일/20M당	2일/20M당
검토의견	공장제작으로 내구성, 품질확보, 공정관리가 우수할 뿐만 아니라 구조물 설치에 획기적인 공기단축(20m/일)이 가능한 공법으로 구조계가 현장타설 공법과 동등함. 타공법에 비하여 대형장비의 사용 및 근접구간까지 다짐이 용이하므로 후속공정의 품질관리 및 시공성, 안전성의 증대 효과.

RC vs PC 옹벽 예시 (H=12.0M 기준)

PC 옹벽 시공 PROCESS

PC조인트 적용 PC박스

구분	현장타설	기존 프리캐스트 박스	PC BOX
표준단면
구조형식	현장타설 박스 칼버트 전체 일체 구조로 휨강성, 전단강성, 내진성능 탁월	모멘트 최소 구역에서 힌지 접합하는 2힌지 프리캐스트 공법 일체 구조에 비해 안정성 낮음	접합부의 주철근 기계적 이음을 통한 구조적 이음을 실현한 강결 프리캐스트 박스 공법 구조적 성능 현장타설 공법과 동등
장·단점	시공 경험 풍부 변단면 및 곡선대응성 우수 공종이 많아 공사기간 장기화 시공균열 및 건조 수축 균열 발생 품질의 균일성이 낮아 치밀한 구조체 구축 곤란 환경오염, 민원발생 지보공이 많아 안전관리 취약	접합부가 힌지로 내진성 및 수밀성 취약 2분절 구조로 운반 제한 상 최대6.5mx4.5m 이상 적용불가 안전관리 양호	공장제작으로 고품질 확보가능 획기적 공기단축(민원발생 소지 및 간접비 감소) 4분할 구조로 대형박스 적용가능 최대13mX13m 안전관리 양호 공사비 현장타설과 동일
검토내용	공장제작으로 품질이 우수하고 획기적 공기단축이 가능한 경제적인 공법임 구조계가 현장타설 공법과 동등하며 대형박스 적용이 가능함

PC 박스 시공 PROCESS

PC 옹벽 제품제원

부벽식 PC옹벽

제품명		h(m)	b(m)	b1(m)	h1(m)	h2(m)	근입깊이(m)	L(m)
Sampyo-Wall	130B	13	7.8	3	9.6	1.5~2.0	1.0~2.0	2
Sampyo-Wall	120B	12	7.2	3	9.6	1.5~2.0	1.0~2.0	2
Sampyo-Wall	110B	11	6.5	2.5	7.9	1.5~2.0	1.0~2.0	2
Sampyo-Wall	100B	10	6.5	2.5	7.9	1.5~2.0	1.0~2.0	2
Sampyo-Wall	90B	9	5.85	2	6.4	1.5~2.0	1.0~2.0	2
Sampyo-Wall	80B	8	5.2	2	6.4	1.5~2.0	1.0~2.0	2
Sampyo-Wall	70B	7	4.5	1.5	4.8	1.5~2.0	1.0~2.0	2

역T형, L형 PC옹벽

제품명		h(m)	b(m)	b1(m)	h1(m)	h2(m)	근입깊이(m)	L(m)
Sampyo-Wall	75T	7.5	4.9	7	1.5~2.0	1.0~2.0	2	18,100
Sampyo-Wall	70T	7	4.5	3.6	1.5~2.0	1.0~2.0	2	16,800
Sampyo-Wall	65T	6.5	3.6	6	1.5~2.0	1.0~2.0	2	20,200
Sampyo-Wall	60T	6	3.3	5.5	1.5~2.0	1.0~2.0	2	18,500
Sampyo-Wall	55T	5.5	3.2	5	1.5~2.0	1.0~2.0	2	15,900
Sampyo-Wall	50T	5	2.9	4.5	1.5~2.0	1.0~2.0	2	14,000
Sampyo-Wall	45T	4.5	2.7	4	1.5~2.0	1.0~2.0	2	12,700
Sampyo-Wall	40T	4	2.4	3.5	1.5~2.0	1.0~2.0	2	10,900
Sampyo-Wall	35T	3.5	2.2	3	1.5~2.0	1.0~2.0	2	9,300
Sampyo-Wall	30T	3	2	2.5	1.5~2.0	1.0~2.0	2	8,200
Sampyo-Wall	25T	2.5	1.9	2	1.5~2.0	1.0~2.0	2	6,500

PC박스 칼버트(4분절)

제품명		b(m)	h(m)	t1,t2(m)	t3(m)	c(m)	h1(m)	L(m)	비고
UNION PC BOX	300	3,000	1,500~3,000	220	200	300	400	2	4분절
UNION PC BOX	350	3,500	1,500~3,500	240	200	300	400	2	4분절
UNION PC BOX	400	4,000	1,500~4,000	260	240	300	400	2	4분절
UNION PC BOX	450	4,500	1,500~4,500	280	240	300	500	2	4분절
UNION PC BOX	500	5,000	1,500~5,000	300	280	300	500	2	4분절
UNION PC BOX	550	5,500	1,500~5,000	320	280	300	1000	2	4분절
UNION PC BOX	600	6,000	1,500~5,000	340	320	300	1000	2	4분절
UNION PC BOX	650	6,500	1,500~5,000	380~360	320	300	1000	2	4분절
UNION PC BOX	700	7,000	1,500~5,000	400~380	360	300	1000	2	4분절
UNION PC BOX	750	7,500	1,500~5,000	480~420	360	300	1000	2	4분절
UNION PC BOX	800	8,000	1,500~5,000	540~460	400	300	1000	2	4분절
UNION PC BOX	850	8,500	1,500~5,000	600~520	400	300	1000	2	4분절
UNION PC BOX	900	9,000	1,500~5,000	680~580	440	300	1000	2	4분절
UNION PC BOX	1,000	10,000	1,700~5,000	720~640	440	300	1000	2	4분절
UNION PC BOX	1,050	10,000	1,700~5,000	720~640	480	300	1000	2	4분절
UNION PC BOX	1,100	12,000	17500~5,000	720~640	480	300	1000	2	4분절
UNION PC BOX	1,150	13,000	1,700~5,000	720~640	520	300	1000	2	4분절

PC공동구 공법개요

ALT1. PC범위 확대-라이닝 기초부		ALT2. PC+현장타설

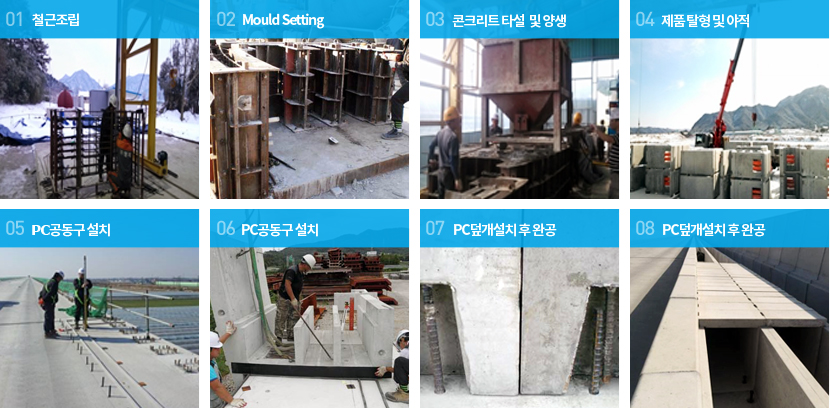

PC공동구 시공 PROCESS

개착식PC터널

구분	TECH SPAN	MODUL ARCH	개착식 PC터널
표준단면
구조형식	기초부와 크라운부에서 힌지 접합하는 3힌지 프리캐스트 아치공법	모멘트 최소 구역에서 힌지 접합하는 2힌지 프리캐스트 아치공법	접합부의 주철근을 기계적 이음을 실시하여 구조적 이음을 실현한 프리캐스트 강결 아치공법
장·단점	Mold 단순화 가능 기초부와 크라운부 현장타설로 공종이 복잡하고 공기가 길다. 3힌지 아치구조 : 되메움 시 다량의 변형 발생 뒷 굽이 필요하여 토공량 증가(공사비 증가)	터널 전체를 PC화하여 고품질 유지 2힌지 아치구조 : 되메움 시 다량의 변형 발생 현장타설 공종 불필요 뒷굽이 필요하여 토공량 증가(공사비증가)	기초부와 측벽부 아치를 일체 제작하여 시공성이 뛰어남 현장타설 공법과 동일한 구조계로 구조적 성능 우수 터널전체를 프리캐스트화 하여 고품질 현장타설 공정 불필요 (공기단축) 공사비 현장타설과 동일
검토내용	프리캐스트 공법의 장점인 고품질 확보를 위해 구조물 전체를 프리캐스트화 한 공법임 구조계가 현장타설 공법과 동일한 일체 구조로 구조적 성능이 뛰어남 뒷굽이 없어 절성토량을 최소화 할 수 있으므로 공기단축과 공사비 절감에 유리
