더블월

  • 사업분야
  • 건축PC사업
  • 더블월

더블월

PC Double-Wall 적용 범위

지하주차장 외벽, 지하 저류조 외벽 물류센터 외벽 및 향후 지상층 코어, 계단실

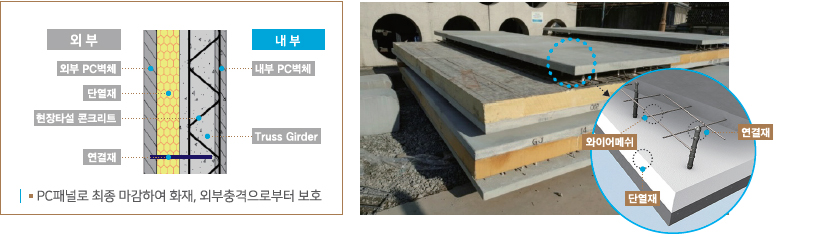

Double Wall System 개념

Double Wall System

Type of Product - 주차장 외벽

Double-Wall D/Wall + 단열재 RC VS PC 완공사진

지하주차장 외벽

단열 외벽

PC구간/RC구간

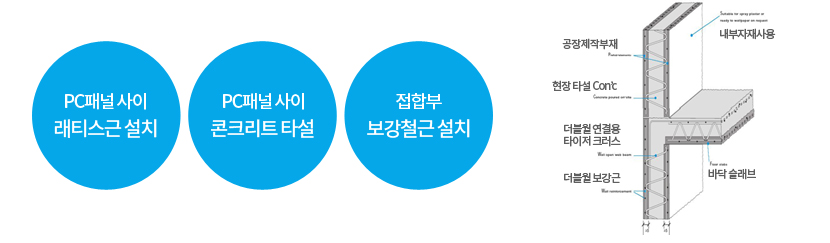

Double Wall 공법

  • RC

  • MDW

    • 현장 벽체 철근배근 공사 배제
    • 거푸집 공사 불필요 (공기단축) → WALL GIR. WALL COL. PC실현
    • 기초홈을 두어 하부접합부 일체화 실현 (하부시멘트 PASTE 누수방지)
    • 각형 Truss 구조를 콘크리트 연결구조로 타설시 측압 내력확보

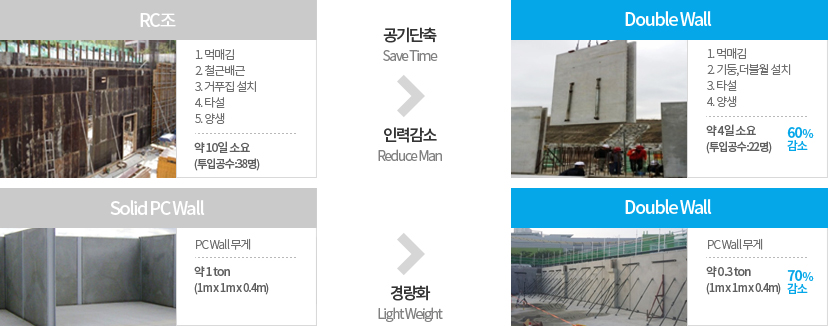

Double Wall System과 RC공법 비교

Double Wall System과 RC공법

RC DOUBLE WALL PC
  • 노동 집약적 구조 및 숙련공 부족 심화
  • 현장 타설용 거푸집 작업시간 및 현장폐기물 발생
  • 거푸집 종류 및 상태에 따른 품질편차 발생
  • 거푸집 작업이 불필요하여 공기단축 및
  • 작업인원 저감
  • 거푸집 등 현장 폐기물 감소로 친환경성
  • 공장 생산으로 품질의 균일성 확보

Double Wall System과 RC공법 - 안전관리

구분 RC PC
옹벽공사
  • 비계작업으로 인한 낙하사고 발생
  • 옹벽 더블월 시공시 비계공사 불필요로 안전사고 방지
옹벽 + PC접합부
  • 옹벽시공이전 PC부재 선시공
  • PC부재 시스템 서포트로 지지
  • 횡력 저항에 취약하여 전도 위험률 증가
  • 옹벽 PC하프기둥,보 시공후 PC접합부 시공
  • PC부재 시스템 서포트 불필요

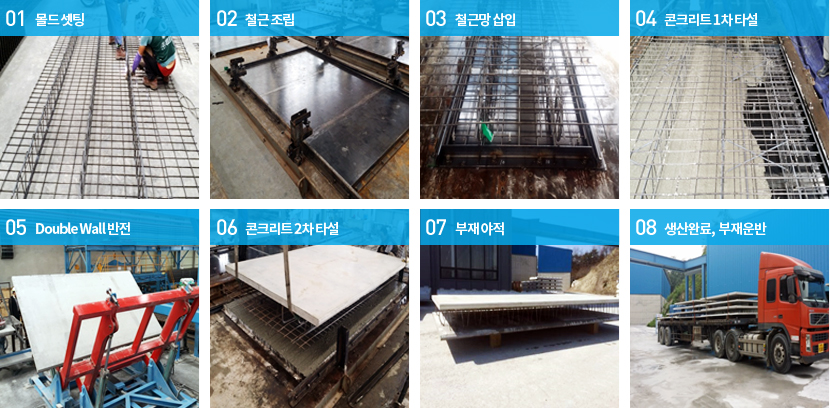

Double Wall 생산 프로세스

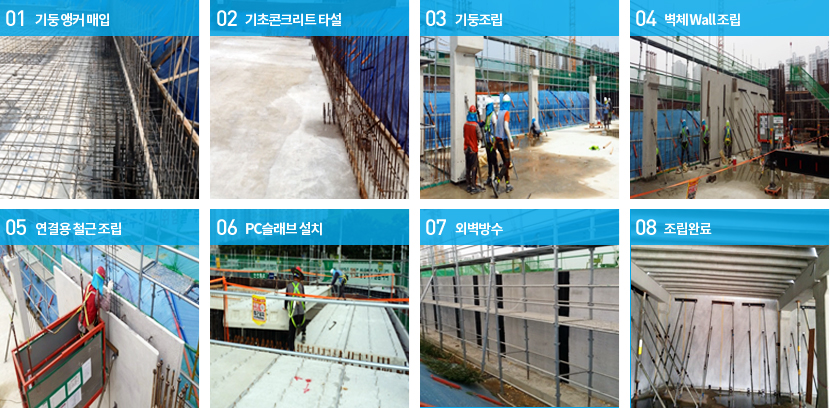

Double Wall 시공 프로세스

Double Wall 시공순서

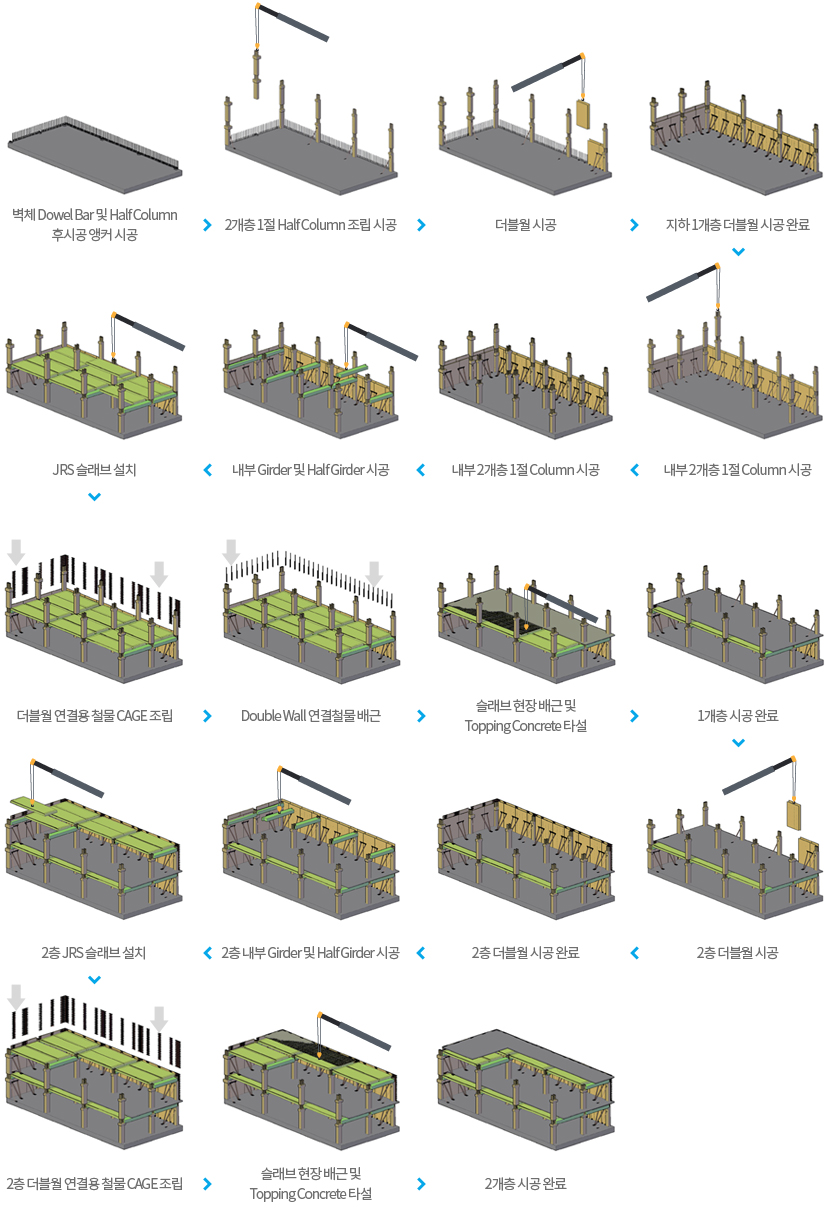

Double Wall 조립순서(2개층)
